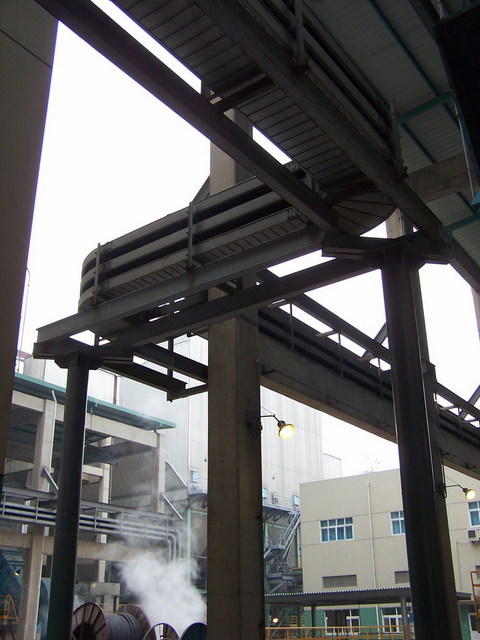

電纜橋架分為槽式電纜橋架、托盤式電纜橋架和梯級式電纜橋架、網格橋架等結構，由支架、托臂和安裝附件等組成?？梢元毩⒓茉O(shè),也可以敷設在各種建(構)筑物和管廊支架上，體現結構簡單、造型美觀、配置靈活和維修方便等特點，全部零件均需進行鍍鋅處理，安裝在建筑物外露天的橋架，如果是在鄰近海邊或?qū)儆诟g區，則材質必須具有防腐、耐潮氣、附著力好，耐沖擊強度高的物性特點。

　　由于環境溫度變化，鋼質電纜橋架會出現熱脹冷縮的現象。室外橋架受溫度影響較大例如環境高溫度為40℃，低溫度為-20℃，則電纜橋架的大收縮量按下式求得：

　　Δt=11.2×10-6×60deg(度)×1000mm

　　由此得出結論：

　　溫差為60℃時,Δι=0.672mm/m

　　溫差為50℃時,Δι=0.560mm/m

　　溫差為40℃時,Δι=0.448mm/m

　　工程設計中直線段電纜橋架應考慮伸縮接頭，伸縮接頭的間距建議按以下取定：

　　當溫差為40℃時為50m;

　　當溫差為50℃時為40m;

　　根據規范的有關規定，鍍鋅電纜橋架進行良好的接地。

　　(1)鍍鋅電纜橋架直接板每個固定螺栓接觸電阻

　　應小于0.005Ω，此時電纜橋架可作為接地干線(噴粉電纜橋架不宜作接地干線)，每個電纜橋架的電阻值可按下式計算：

　　r=ρ·L/S

　　式中：ρ=15×10Ω-6/cm(20℃)；

　　L=長度按100mm計算；

　　S=截面積cm2。

　　(2)梯架于托盤的單位電阻值見表2。

　　表2梯架于托盤的單位電阻值

　　(3)電纜槽的單位電阻值見表3

　　(4)當電纜橋架安裝連接程整體后，每根梯邊(或每個電纜槽)的電阻為：

　　R=L(r+1/3r’)

　　式中：

　　R--梯邊，即（電纜槽）全長總電阻（mΩ）；

　　r--梯邊單位長度電阻（mΩ/m）
